Magazzino con satellite o drive-in: i parametri per scegliere

Drive-in e magazzino con satellite risolvono lo stesso problema — stoccare il massimo numero di pallet nel minimo spazio — con due architetture opposte: nel primo il carrello entra nella struttura, nel secondo si ferma sul fronte e la movimentazione in profondità è affidata a una navetta. Da questa differenza discendono prestazioni diverse su tre fronti raramente misurati: saturazione effettiva del volume, produttività del mezzo di movimentazione e integrità della scaffalatura nel tempo. Approfondiamo il funzionamento delle due soluzioni, le confrontiamo sui parametri che contano davvero, proponiamo l’ordine con cui pesarli e indichiamo le grandezze da rilevare prima di decidere.

Il problema comune: densità contro accessibilità

Ogni sistema a canale profondo nasce dallo stesso compromesso. Eliminando le corsie di servizio si guadagnano posizioni pallet, ma si perde la possibilità di raggiungere ogni unità di carico in modo indipendente: si accede soltanto al pallet più esterno di ciascun canale, e ogni canale dovrebbe contenere una sola referenza per non dover movimentare i pallet davanti a quello che serve.

Drive-in e magazzino con satellite accettano entrambi questo compromesso. Divergono su un punto solo, ma decisivo: chi entra nel canale. Progettiamo e installiamo entrambe le soluzioni, e la domanda che ci sentiamo rivolgere più spesso è quale delle due convenga: una risposta seria richiede di partire dal funzionamento, perché è lì che si formano le differenze di prestazione che poi si pagano — o si incassano — per tutta la vita dell’impianto.

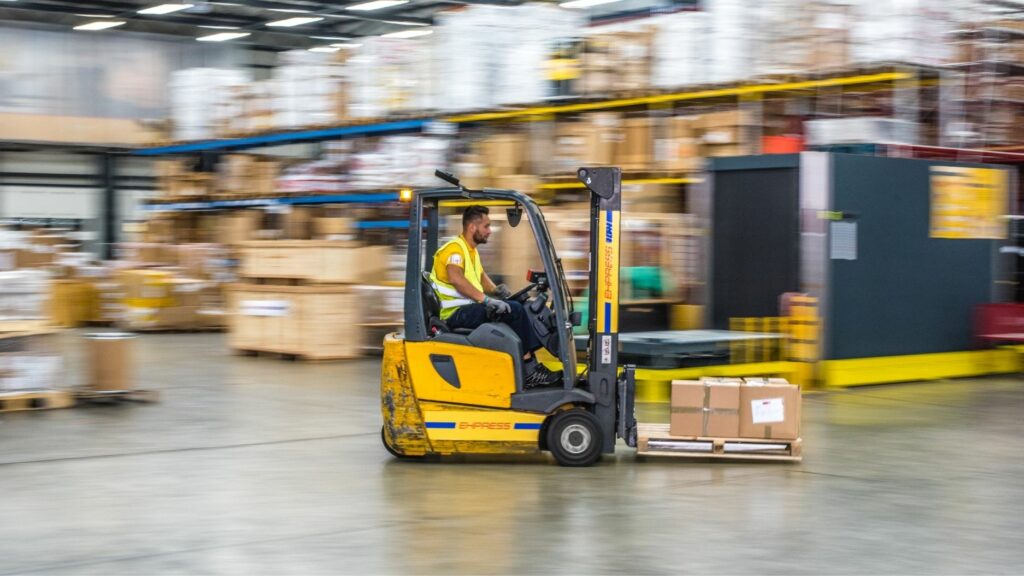

Come funziona un drive-in

Nel drive-in le file di scaffalatura vengono affiancate senza corsie intermedie, formando canali profondi in cui i pallet appoggiano su coppie di guide continue fissate ai montanti. Il carrello elevatore entra fisicamente nel canale, avanza fino alla prima posizione libera, deposita il pallet sulle guide ed esce in retromarcia ripercorrendo lo stesso tragitto.

La struttura è rinforzata ma priva di correnti continui, con controventature ridotte al minimo per lasciare libero il passaggio del mezzo: la progettazione fa riferimento alla UNI 11575, mentre tolleranze, utilizzo e manutenzione ricadono sotto le UNI EN 15620 e UNI EN 15635. Ne derivano tre caratteristiche operative:

  1. Flusso LIFO per costruzione: l’ultimo pallet caricato è il primo a uscire.
  2. Profondità limitata dalla manovrabilità: oltre una certa soglia la manovra in retromarcia diventa impraticabile e il rischio di urto cresce in modo non lineare.
  3. Mezzo impegnato per l’intero ciclo, con una produttività che dipende in larga parte dall’abilità dell’operatore.

Sono vincoli accettabili in un contesto preciso: spazio scarso, referenze poche, rotazione lenta. Dove queste condizioni si mantengono continuiamo a proporre il drive-in senza esitazioni, ed è una soluzione che installiamo tuttora: la valutazione, in quei casi, può fermarsi qui.

Perché le condizioni operative stanno cambiando

Negli impianti che ci vengono sottoposti, però, quelle condizioni si sono spostate — e raramente su un fronte solo:

  1. Referenze in aumento e lotti più piccoli, che moltiplicano i canali parzialmente occupati e riducono il riempimento reale.
  2. FIFO che diventa un requisito, per scadenze, lotti di produzione o tracciabilità, mentre il drive-in resta strutturalmente LIFO.
  3. Cicli più intensi e continui, con un mezzo impegnato a lungo in attività che non generano valore.
  4. Pressione crescente su sicurezza e ispezioni, con un quadro normativo che chiede la gestione del ciclo di vita della struttura, non solo la conformità iniziale.

Il primo controllo che facciamo, davanti a un impianto esistente o a un nuovo progetto, è proprio questo: contare quanti di questi fronti sono già in gioco. Quando ne troviamo almeno due insieme, mettiamo sul tavolo la seconda architettura.

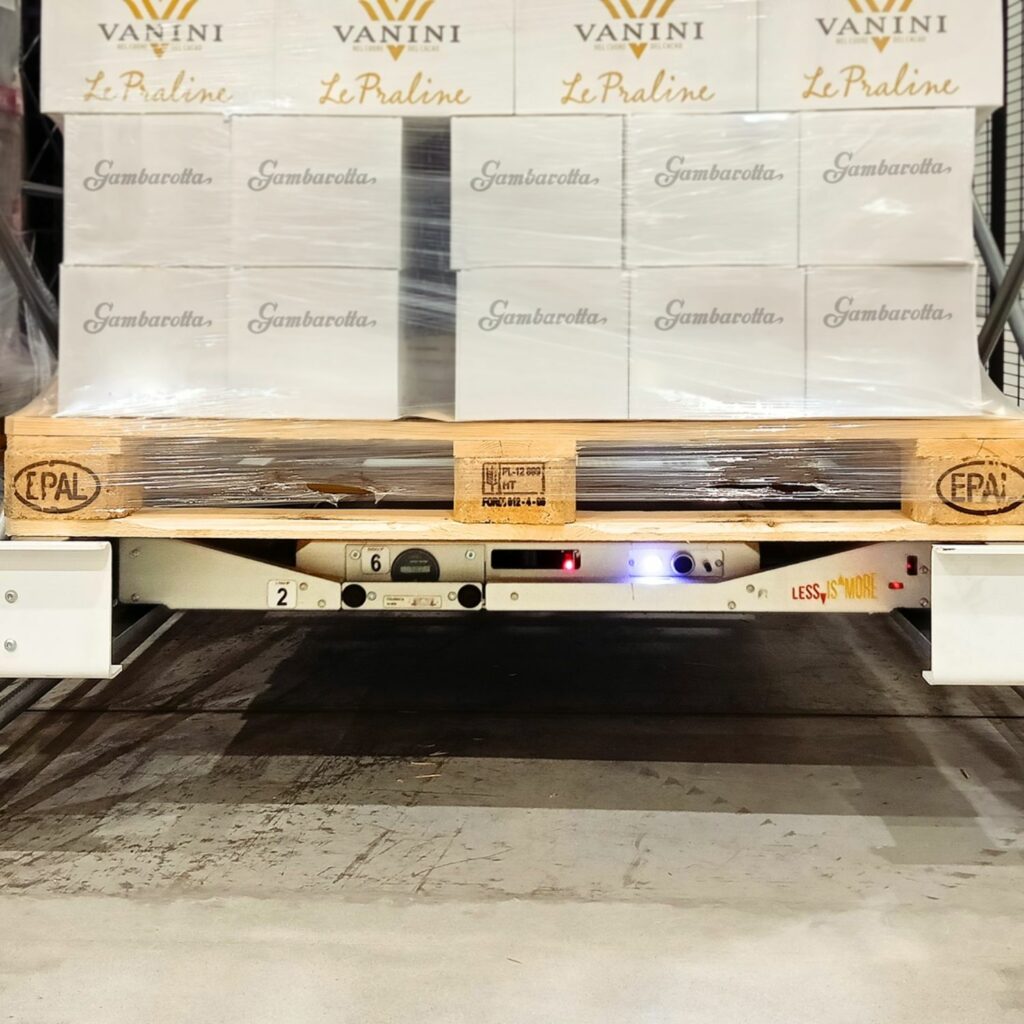

Nel magazzino con satellite la struttura a canale profondo resta, ma cambia chi la percorre. Il carrello elevatore si arresta sul fronte del canale e non entra mai in scaffale: deposita il pallet su una navetta — una piattaforma motorizzata a basso profilo che corre sulle stesse guide e solleva il carico di pochi centimetri — che esegue autonomamente la traslazione in profondità, il posizionamento e il ritorno al fronte. La navetta è alimentata a batteria e comandata in radiofrequenza; viene spostata da un canale all’altro dal carrello stesso, quindi un solo satellite può servire molti canali.

Come funziona un magazzino con satellite

Da questa architettura discendono quattro conseguenze dirette:

  1. Profondità svincolata dalla manovra: non dovendo più ospitare il mezzo, il canale può essere significativamente più profondo, con più posizioni servite dallo stesso fronte.
  2. Flusso LIFO o FIFO: caricando e prelevando da fronti opposti, la logica di rotazione diventa una scelta di processo e non un vincolo impiantistico.
  3. Ciclo del mezzo disaccoppiato: mentre la navetta lavora in profondità, il carrello e il suo operatore sono liberi di svolgere altre attività.
  4. Interazione operatore-struttura azzerata nella fase di stoccaggio in profondità, che è quella a maggiore rischio di urto.

Su un punto vogliamo essere netti, perché è l’aspetto che viene frainteso più spesso: il satellite non è un magazzino automatico. Non sostituisce il mezzo né il suo operatore, e non va confrontato con un trasloelevatore o con un sistema shuttle multilivello. Ne disaccoppia il ciclo, trasformando un tempo di attraversamento in un tempo di attesa che può essere riempito con altro lavoro. Il guadagno è di utilizzo del mezzo, non di velocità pura, e come tale va misurato: in ore mezzo per pallet movimentato, non in secondi di corsa. Chiarite le due architetture, il confronto si gioca su tre terreni: quanto volume si riesce effettivamente a riempire, quanto regge la struttura nel tempo, e cosa si può fare dell’impianto negli anni successivi.

Primo terreno: la saturazione reale

È il parametro che ribalta più spesso le valutazioni fatte sulla carta. L’analisi che abbiamo condotto su impianti a parità di capacità nominale colloca la saturazione media a regime del drive-in sotto il 65% e quella del magazzino con satellite sopra l’80%: la differenza si spiega con il minore honeycombing (formazione di vuoti non riutilizzabili in un sistema a canale profondo) e con la possibilità di gestire flussi FIFO, che libera i canali senza attendere l’esaurimento della referenza.

Assunti come ordini di grandezza, quei due valori cambiano la lettura della capacità installata:

  1. Per stoccare la stessa quantità di pallet servono 1,54 posizioni nominali per pallet effettivo al 65% di saturazione, contro 1,25 all’80%.
  2. A parità di pallet stoccati, il magazzino con satellite richiede quindi circa il 19% di posizioni nominali in meno: meno struttura, meno superficie impegnata e — nel freddo — meno volume da refrigerare.
  3. Letto nell’altro verso: a parità di posizioni installate, passare dal 65% all’80% vale circa il 23% di pallet in più.

È il punto metodologico che un confronto “a parità di capacità nominale” tende a nascondere: due impianti con la stessa scheda tecnica ospitano quantità di merce sensibilmente diverse. Il consiglio che diamo a chi si trova a valutare due offerte è di non confrontarle mai sulla capacità dichiarata, ma di correggerla prima con la saturazione attesa sul mix reale, ricavata dallo storico degli ordini e non da una media di settore.

Secondo terreno: integrità della struttura e disponibilità dell’impianto

Il secondo confronto riguarda parametri che nessun capitolato dichiara e che emergono solo a impianto in esercizio, quando la scelta è già fatta. La differenza tra le due architetture, qui, è tutta nell’esposizione della struttura agli urti del mezzo.

  1. Integrità della struttura. Nel drive-in montanti, traversi e guide sono esposti al passaggio del carrello in scaffale: è la principale causa di deformazioni e di interventi di ripristino. Con il satellite la struttura resta sostanzialmente indenne, salvo occasionali danni alle mensole.
  2. Disponibilità delle posizioni. Ogni ripristino strutturale mette fuori servizio una porzione di impianto per il tempo dell’intervento. Una frequenza di danneggiamento più alta si traduce in capacità realmente utilizzabile più bassa, oltre che in un carico di lavoro ricorrente per la manutenzione.
  3. Requisiti sul bancale. Nel drive-in l’integrità del pallet è un requisito di sicurezza, perché il carico appoggia su guide e l’operatore lavora dentro la struttura. Con il satellite il carico viene preso in appoggio dalla navetta: il bancale standard è sufficiente e il vincolo di qualità si allenta.

Su questo terreno possiamo portare dati di prima mano. Con la nostra Divisione Service realizziamo oltre 500 ispezioni tecniche l’anno e abbiamo classificato più di 250.000 anomalie: quello che vediamo è che i danni non si distribuiscono in modo casuale, ma si concentrano sui montanti dei primi livelli, sulle testate, sugli imbocchi delle corsie e nelle aree prossime alle baie, cioè dove la densità di movimentazione è massima. Il drive-in porta per costruzione quella densità dentro il volume di stoccaggio, in un ambiente con visibilità ridotta e tolleranze strette, e lo fa su una struttura che — avendo meno controventature e correnti continui di un portapallet — dispone di minori riserve di ridondanza. C’è poi un dato che continuiamo a segnalare ai nostri interlocutori: circa il 60% delle anomalie che classifichiamo come rosse o gialle risulta ancora presente al controllo successivo. In una struttura a bassa redistribuzione dei carichi, questo ritardo pesa più che altrove.

Il magazzino con satellite non elimina la manutenzione: introduce due voci assenti nel drive-in, la manutenzione della navetta e delle batterie e gli aggiornamenti periodici del software. Sono però attività pianificabili, che spostano il presidio dalla riparazione reattiva alla manutenzione programmata — una differenza che chi gestisce un magazzino a ciclo continuo riconosce immediatamente.

Terzo terreno: che cosa si ottiene, e a quali condizioni

I vantaggi del magazzino con satellite non derivano da un singolo componente ma dalla scelta di architettura descritta all’inizio: separare il compito del mezzo da quello della navetta. È da questa separazione che discendono, a cascata, tutti gli altri.

  1. Struttura preservata, perché si rimuove la causa degli urti anziché gestirne gli effetti.
  2. Volume sfruttato meglio, con saturazione media a regime oltre l’80%: più merce nella stessa struttura, o la stessa merce in meno struttura.
  3. Canali più profondi e flusso flessibile, con LIFO e FIFO entrambi gestibili.
  4. Produttività del mezzo, grazie al ciclo disaccoppiato.
  5. Requisiti sul bancale meno stringenti: il pallet standard è sufficiente.
  6. Sicurezza operativa. L’operatore resta fuori dalla struttura durante la movimentazione in profondità. Nella configurazione che proponiamo, laser scanner, gestione dei magneti di tenuta e rilevazione automatica del debordo del carico sono di serie: è comunque un capitolo da verificare sempre in capitolato, perché non tutti i costruttori li includono.
  7. Operatività in ambienti gravosi. Realizziamo versioni per celle frigorifere fino a −20 °C, una configurazione che ci viene richiesta con frequenza crescente: nel freddo la densità di stoccaggio incide direttamente sul volume da mantenere in temperatura.
  8. Dato di esercizio e scalabilità. La navetta genera informazioni che una struttura passiva non produce — movimentazioni, allarmi, log dei segnali dal PLC — e dialoga con WMS ed ERP. È la base su cui costruire indicatori di prestazione e manutenzione programmata, ed è il presupposto per affiancare in un secondo tempo AGV, navette di trasferimento o trasloelevatori senza sostituire la struttura.

Ne consegue che i criteri non pesano allo stesso modo, e trattarli come voci equivalenti porta quasi sempre a una risposta sbagliata. L’ordine di priorità che seguiamo nelle nostre analisi è questo:

  1. Saturazione attesa sul mix reale — è il criterio che sposta di più il risultato, e va stimato sullo storico degli ordini.
  2. Intensità dei cicli — determina quanto vale il disaccoppiamento del mezzo.
  3. Esposizione della struttura agli urti — dipende da layout, altezza, profondità e turnover degli operatori.
  4. Vincoli di flusso e prospettive di automazione — pesano nel medio periodo, non nel primo anno.

A monte di questa graduatoria servono quattro numeri, che chi decide raramente ha a disposizione:

  1. la saturazione effettiva dei canali, rilevata sul mix reale;
  2. le ore mezzo per pallet movimentato;
  3. il tasso di danneggiamento per area del magazzino;
  4. il tempo che separa il rilievo di un’anomalia dalla sua chiusura.

Drive-in e magazzino con satellite non sono due generazioni della stessa tecnologia, ma due modi diversi di distribuire il lavoro tra operatore e macchina all’interno dello stesso principio di stoccaggio. Il primo concentra tutto sul mezzo e sull’abilità di chi lo guida; il secondo sposta la movimentazione in profondità su un dispositivo dedicato e lascia al mezzo il solo compito di alimentare il fronte. La scelta tra i due, oggi, si decide su grandezze che la maggior parte dei magazzini non misura, e questo è l’aspetto che ci interessa di più: i sistemi semi-automatici, essendo strumentati, iniziano a produrre da sé i dati che finora mancavano. Quando saranno misurate anziché stimate, la scelta tra compattazione manuale e semi-automatica smetterà di essere una questione di preferenze impiantistiche e diventerà un confronto tra prestazioni verificabili.
